S25FS128SAGMFI103 NOR Flash 128Mb 1.8V 133Mhz MirrorBit SPI Flash ολοκληρωμένα κυκλώματα
S25FS128SAGMFI103
,S25FS128SAGMFI103 NOR Flash IC
,Συνολικά κυκλώματα SPI Flash
S25FS128SAGMFI103 NOR Flash 128Mb, 1.8V, 133Mhz MirrorBit SPI Flash
| ΚΥΠΡΟΣ | |
| Κατηγορία προϊόντος: | Χωρίς φλας |
| RoHS: | Λεπτομέρειες |
| Δοκιμαστική συσκευή | |
| S25FS128S | |
| 128 Mbit | |
| 1.7 V | |
| 2 V | |
| 90 mA | |
| ΠΕΠ | |
| 133 MHz | |
| 16 M x 8 | |
| 8 bit | |
| Σύγχρονη | |
| - 40 C. | |
| + 85 C | |
| Ρολ | |
| Κόψτε την ταινία | |
| MouseReel | |
| Ετικέτα: | ΚΥΠΡΟΣ |
| Τύπος μνήμης: | ΟΧΙ |
| Ευαίσθητος στην υγρασία: | - Ναι, ναι. |
| Τύπος προϊόντος: | Χωρίς φλας |
| Υποκατηγορία: | Μνήμη και αποθήκευση δεδομένων |
| Εμπορικό όνομα: | MirrorBit |
| Μονάδα βάρους: | 0.019048 ουγγιές |
Χαρακτηριστικά
• Πυκνότητα
- S25FS128S - 128 Mbits (16 MB)
- S25FS256S - 256 Mbits (32 MB)
• Σειριακή περιφερειακή διεπαφή (SPI)
- Η πολικότητα του ρολογιού SPI και οι ρυθμοί φάσης 0 και 3
- Επιλογή διπλής ταχύτητας δεδομένων (DDR)
- Εκτεταμένη διεύθυνση: επιλογές διεύθυνσης 24 ή 32 bit
- Υποσύνολο σειριακών εντολών και αποτύπωση συμβατές με τις οικογένειες SPI S25FL-A, S25FL-K, S25FL-P και S25FL-S
- Υποσύνολο εντολών πολλαπλών I/O και αποτύπωση συμβατές με τις οικογένειες SPI S25FL-P και S25FL-S
• Διαβάστε - Εντολές: κανονικές, γρήγορες, διπλές I/O, τετραπλές I/O, DDR τετραπλές I/O
- Τρόποι: Επανάληψη, συνεχής (XIP), QPI
- Παραμέτρους που μπορούν να ανιχνευθούν με σειρά (SFDP) και κοινή διεπαφή (CFI) για τις πληροφορίες διαμόρφωσης
• Πρόγραμμα
- 256- ή 512-βάιτ σελίδα προγραμματισμού buffer
- Αναστολή και επανέναρξη του προγράμματος.
- Αυτοματοποιημένη ECC ∙ εσωτερική δημιουργία κώδικα διόρθωσης σφαλμάτων υλικού με διόρθωση σφαλμάτων ενός-bit
• Διαγραφή
- Επιλογές υβριδικού τομέα
• Φυσικό σύνολο οκτώ 4-KB τομείς και ένας 32-KB τομείς στην κορυφή ή στο κάτω μέρος του χώρου διευθύνσεων με όλα
οι υπόλοιποι τομείς 64 KB ή
• Φυσικό σύνολο οκτώ 4-KB τομείς και ένας 224-KB τομείς στην κορυφή ή στο κάτω μέρος του χώρου διευθύνσεων με
όλες οι υπόλοιπες κλάδοι 256 KB - Ενιαίες επιλογές κλάδου
• Ομοιόμορφα 64-KB ή 256-KB μπλοκ για συμβατότητα λογισμικού με υψηλότερη πυκνότητα και μελλοντικές συσκευές
- Διαγράψτε αναστείλει και να συνεχίσει
- Εκτίμηση κατάστασης διαγραφής
- 100.000 κύκλοι διαγραφής προγραμμάτων, ελάχιστο
- 20 έτη διατήρηση των δεδομένων, ελάχιστο
• Τμήματα ασφαλείας
- Μια φορά πρόγραμμα (OTP) δέσμη 1024 bytes
- Προστασία από μπλοκάρισμα:
• Μονάδες μητρώου κατάστασης για τον έλεγχο της προστασίας από το πρόγραμμα ή τη διαγραφή ενός συνεχόμενου φάσματος τομέων
• Επιλογές χειρισμού με υλικό και λογισμικό - Προηγμένη προστασία τομέα (ASP)
• Προστασία μεμονωμένων τομέων που ελέγχεται από κωδικό εκκίνησης ή κωδικό πρόσβασης
• Επιλογή ελέγχου πρόσβασης ανάγνωσης με κωδικό πρόσβασης
• Τεχνολογία
- 65-nm τεχνολογία MIRRORBITTM με αρχιτεκτονική Eclipse
• Πρόσθετη τάση τροφοδοσίας- 1,7 V έως 2,0 V
Χαρακτηριστικά
• Περιοχή θερμοκρασίας / βαθμός
- Βιομηχανική (από 40 °C έως +85 °C)
- Βιομηχανική πλεονέκτηση (από 40°C έως +105°C)
- Αυτοκινητοβιομηχανία AEC-Q100 βαθμός 3 (από 40°C έως +85°C)
- Αυτοκινητοβιομηχανία AEC-Q100 βαθμός 2 (από 40°C έως +105°C)
- Αυτοκινητοβιομηχανία AEC-Q100 βαθμός 1 (από 40°C έως +125°C)
• Συσκευές (όλες χωρίς Pb)

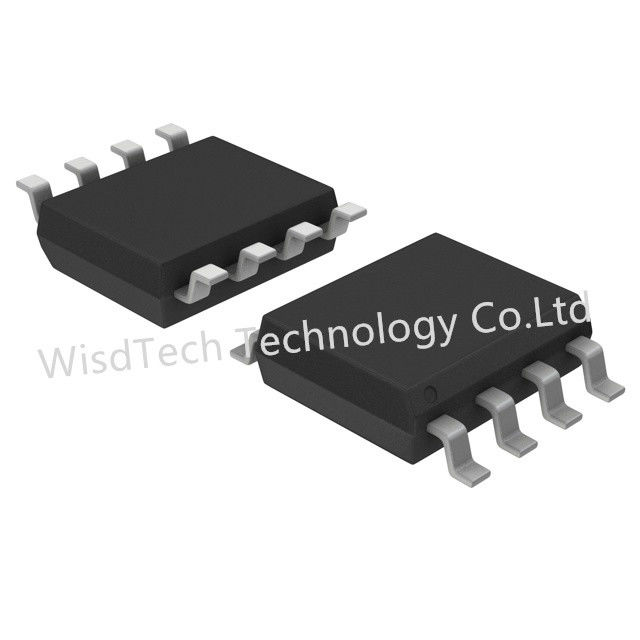

- 8 μολύβδιων SOIC 208 mil (SOC008)
- WSON 6×5 mm (WND008) μόνο FS128S
- WSON 6 × 8 mm (WNH008)
- 16 μολύβδιων SOIC 300 ml (SO3016 ¢ FS256S μόνο)
- BGA-24 6×8 χιλιοστά
• 5×5 μπάλα (FAB024) αποτύπωση
• 4 × 6 μπάλες (FAC024)
- Γνωστός καλός θάνατος, και γνωστός δοκιμασμένος θάνατος
