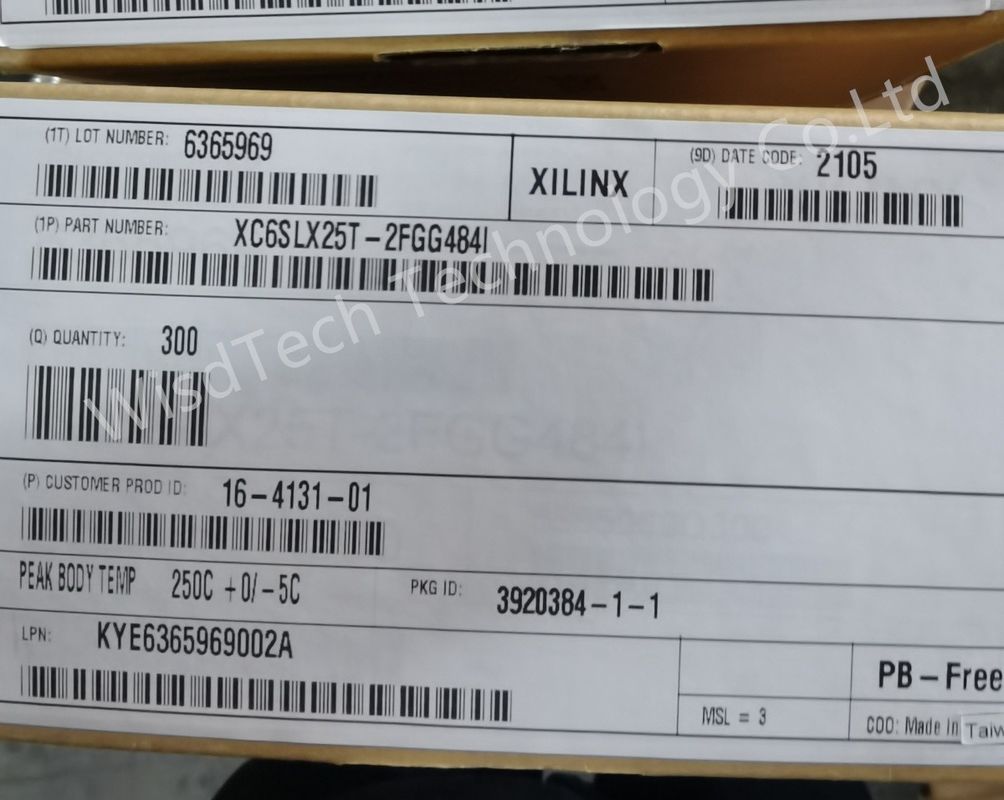

XC6SLX25T-2FGG484I Spartan-6 LXT Πεδίο Προγραμματιζόμενη Πύλη Μαρί FPGA ολοκληρωμένα κυκλώματα
Προγραμματίσημη σειρά πυλών τομέων FPGA
,XC6SLX25T-2FGG484I
,Ενοποιημένα κυκλώματα FPGA
XC6SLX25T-2FGG484I Spartan®-6 LXT Πεδίο Προγραμματισμού ΠύληςΤάξη (FPGA)
| Xilinx | |
| Κατηγορία προϊόντος: | FPGA - Πλατφόρμα προγραμματιζόμενης πύλης πεδίου |
| RoHS: | Λεπτομέρειες |
| XC6SLX25T | |
| 24051 LE | |
| 3758 ALM | |
| 936 kbit | |
| 250 I/O | |
| 1.2 V | |
| 1.2 V | |
| - 40 C. | |
| + 100 C | |
| 800 Mb/s | |
| 2 Αποδέκτης | |
| Επενδύσεις | |
| FCBGA-484 | |
| Ετικέτα: | Xilinx |
| Διανεμημένη μνήμη RAM: | 229 kbit |
| Ενσωματωμένη μνήμη RAM - EBR: | 936 kbit |
| Μέγιστη συχνότητα λειτουργίας: | 10,08 GHz |
| Ευαίσθητος στην υγρασία: | - Ναι, ναι. |
| Αριθμός μπλοκ λογικής συστοιχίας - LAB: | 1879 LAB |
| Η τάση τροφοδοσίας λειτουργίας: | 1.2 V |
| Τύπος προϊόντος: | FPGA - Πλατφόρμα προγραμματιζόμενης πύλης πεδίου |
| 1 | |
| Υποκατηγορία: | Προγραμματιζόμενα λογικά IC |
| Εμπορικό όνομα: | Σπαρτιάτης |
| Μονάδα βάρους: | 1.692004 ουγγιές |
Περιγραφή
Η οικογένεια Spartan®-6 παρέχει κορυφαίες δυνατότητες ολοκλήρωσης συστημάτων με το χαμηλότερο συνολικό κόστος για
Η οικογένεια των δεκατριών μελών παρέχει διευρυμένες πυκνότητες που κυμαίνονται από 3,840
Η διαφορά μεταξύ των δύο συστημάτων είναι πολύ μεγαλύτερη.
Η τεχνολογία αυτή βασίζεται σε μια ώριμη τεχνολογία παραγωγής χαλκού χαμηλής ισχύος 45 nm που παρέχει
Με την βέλτιστη ισορροπία κόστους, ισχύος και επιδόσεων, η οικογένεια Σπαρτάν-6 προσφέρει ένα νέο, πιο αποτελεσματικό,
Η λογική του πίνακα αναζήτησης 6 εισροών (LUT) διπλού μητρώου και μια πλούσια επιλογή ενσωματωμένων μπλοκ επιπέδου συστήματος.
περιλαμβάνουν μνήμες RAM 18 Kb (2 x 9 Kb), κομμάτια DSP48A1 δεύτερης γενιάς, ελεγκτές μνήμης SDRAM,
βελτιωμένα μπλοκ διαχείρισης ρολογιών μικτής λειτουργίας, τεχνολογία SelectIOTM, βελτιστοποιημένη ισχύς υψηλής ταχύτητας
αλληλένδετα δοχεία δέκτη-αποδέκτη, συμβατά δοχεία τελικού σημείου PCI Express®, προηγμένη ισχύς σε επίπεδο συστήματος
τρόποι διαχείρισης, επιλογές διαμόρφωσης αυτόματης ανίχνευσης και ενισχυμένη ασφάλεια IP με AES και συσκευή
Τα χαρακτηριστικά αυτά παρέχουν μια προγραμματιζόμενη εναλλακτική λύση χαμηλού κόστους στα προϊόντα ASIC
Οι FPGAs Spartan-6 προσφέρουν την καλύτερη λύση για υψηλού όγκου λογικά σχέδια,
Το Spartan-6 FPGAs είναι η πιο αποτελεσματική μέθοδος για την
Προγραμματισμένη βάση πυριτίου για πλατφόρμες στοχευμένου σχεδιασμού που παρέχουν ολοκληρωμένο λογισμικό και
Τα στοιχεία υλικού που επιτρέπουν στους σχεδιαστές να επικεντρωθούν στην καινοτομία αμέσως μετά τον κύκλο ανάπτυξής τους
αρχίζει.
Ειδικά χαρακτηριστικά
• Οικογένεια Spartan-6:
• Spartan-6 LX FPGA: Λογική βελτιστοποιημένη
• Spartan-6 LXT FPGA: Σύνδεση κατά σειρά υψηλής ταχύτητας
• Σχεδιασμένο για χαμηλό κόστος
• Πολλαπλά αποδοτικά ολοκληρωμένα μπλοκ
• Βελτιωμένη επιλογή των προτύπων Ε/Υ
• Σταδιακά διακοσμημένα μαξιλάρια
• Πλαστικές συσκευασίες μεγάλου όγκου
• Μικρή στατική και δυναμική ισχύς
• διαδικασία 45 nm βελτιστοποιημένη για κόστος και χαμηλή ισχύ
• Κατάσταση αδρανής λειτουργίας για μηδενική ισχύ
• Η λειτουργία αναστολής διατηρεί την κατάσταση και τη διαμόρφωση με αφύπνιση πολλαπλών πινών, βελτίωση του ελέγχου
• Πιο χαμηλής ισχύος 1.0V πυρήνα τάση (LX FPGA, -1L μόνο)
• Υψηλής απόδοσης 1.2V πυρήνα τάση (LX και LXTFPGA, -2, -3, και -3N βαθμούς ταχύτητας)
• Πολλαπλής τάσης, πολλαπλών προτύπων SelectIOTM τράπεζες διεπαφών• Μέχρι 1.080 Mb/s ταχύτητα μεταφοράς δεδομένων
ανά διαφορική I/O
• Επιλεξιμός κινητήρας εξόδου, έως 24 mA ανά πιν
• Πρότυπα και πρωτόκολλα I/O 3.3V έως 1.2V
• Χαμηλά κόστη διασύνδεσης μνήμης HSTL και SSTL
• συμμόρφωση με τις απαιτήσεις των hot swaps
• Ρυθμιζόμενες ταχύτητες I/O για τη βελτίωση της ακεραιότητας του σήματος
• Μεγάλης ταχύτητας σειριακοί δέκτες GTP στις LXT FPGA
• Μέχρι 3,2 Gb/s
• Διασύνδεση υψηλής ταχύτητας, όπως: Serial ATA, Aurora,1G Ethernet, PCI Express, OBSAI, CPRI, EPON, GPON, DisplayPort και XAUI
• Ενσωματωμένο μπλοκ Endpoint για PCI Express designs (LXT)
• Υποστήριξη τεχνολογίας PCI® χαμηλού κόστους συμβατή με τις προδιαγραφές 33 MHz, 32 και 64 bit.
• Αποδοτικές φέτες DSP48A1
• Υψηλής απόδοσης αριθμητική και επεξεργασία σήματος
• Γρήγορος πολλαπλασιαστής 18 x 18 και 48-bit συσσωρευτής
• Δυνατότητα αγωγών και καταρράκτη
• Προπροσάρτημα για την υποστήριξη των εφαρμογών φίλτρων
